液下泵设备

更新时间:2021-09-06 15:09:31

访问量:3474

简要描述:
液下泵设备液下泵是一种单螺杆式输运泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔内的液体向前推进一个螺距,随着螺杆的连续转动,液体螺旋形方式从一个密封腔压向另一个密封腔,最后挤出泵体。液下泵是一种新型的输送液体的机械,具

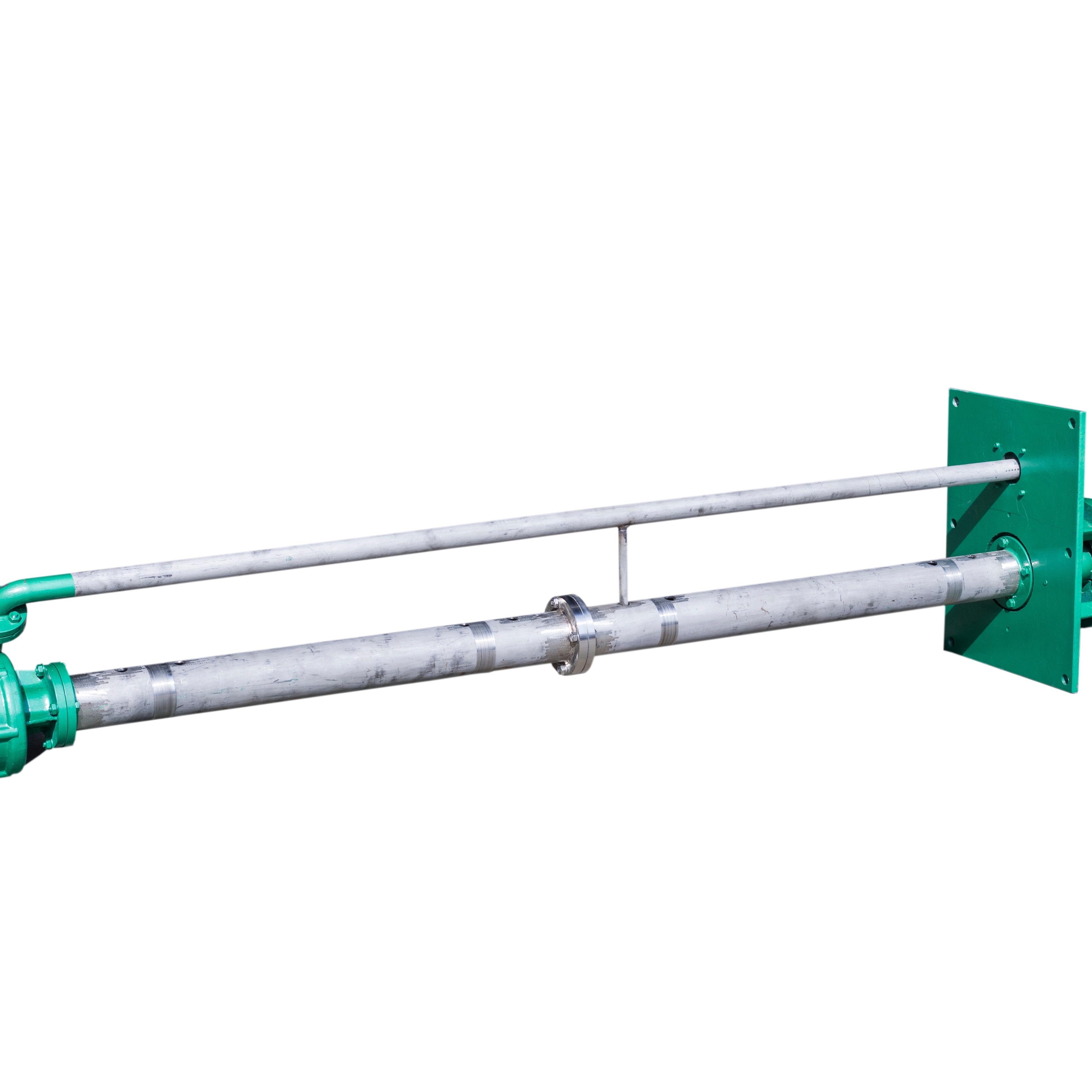

液下泵设备

设计特点:
KHY/KFY型液下泵(以下简称液下泵)为单级单吸式离心泵。可根据工况要求适配输送纯净液体或含少量颗粒的腐蚀性液体的泵型。液下泵的工作部位浸没在液体当中,无轴封泄露,且占地面积小,设计合理,结构紧凑,使用可靠,耐腐蚀性能强。
KHY/KFY型液下泵主要由泵体、泵盖、叶轮、泵轴、中间接管、出液管、轴承架、基座、电机架等零件组成。
液下泵的吸入口顺为沿轴线方向的底部,出液口与轴线平行。
液下泵的立式电动机以螺栓紧固于电机座上,并通过弹性联轴器与泵直接传动。泵体、中间接管、出液管、管法兰用螺栓连接构成一体,固定在底板上。泵的整体通过底板安装在容器或储槽上。
泵的轴向力与径向力(包括泵运转中所产生的水压力,叶轮及零件重量等)均由轴承室内所装单向推力轴承、单列向心轴承以及滑动导轴承所承受,保证泵正常安全运转。轴承用黄油润滑,导轴承由所输送的液体润滑。因此,工作时液面必须高于叶轮中心线。
液下泵由于伸入容器深度不同,分为有中间导轴承和无中间导轴承的结构。
 液下泵设备运用领域:
广泛应用于废水处理、脱硫脱硝、化工、农药、制酸制碱等腐蚀性场所。
 性能范围:
流量:2-200m³/h
扬程:5-80m
适用温度:-20℃-300℃

液下泵工作部分淹没在液体内,轴封无泄漏现象。且占地面积小,使用可靠,维修方便,耐腐蚀性能强等特点。

广泛适用于化工、制药、造纸、石油等工业部门。

液下泵的立式电动机以螺栓固紧电机座上,并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰,以螺栓联接构成一体,固定在底板上,液下泵的整体通过底板安装在容器上。泵的轴向力与径向力,(包括泵运转中所产生的水压力,叶轮及转子重量等),均由轴承盒内所装单向推力球轴承,单列向心球轴承;以及滑动导轴所承受为保证泵安全正常运转。轴承以黄油润滑之,导轴承同所输送的液体润滑。因此,液下泵工作时液面必须高于叶轮中心线。伸入容器长度L的长短不同,则又分为中间导轴承结构和无中间导轴承的结构.

液下泵根据伸入容器长度的不同(一般为1至1.5m)而制成规格。液下泵工作部分淹没于液体中,泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑;因此运行宁静无噪音。轴封无液体飞溅现象。密封填料处有冷却系统,可根据用户使用介质的温度,用冷却水带走热量。
